一般來說

2 型 FRM 流量控制閥是一種 2 通流量控制閥。

它的任務是保持體積流量恒定，不受壓力和溫度的影響。

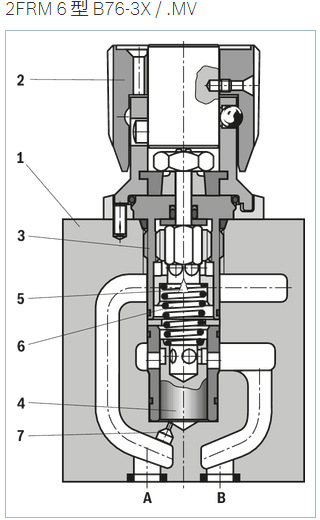

該閥主要由外殼 (1)、旋鈕 (2)、孔口襯套 (3)、壓力補償器 (4) 和可選的止回閥組成。

流量控制閥類型 2FRM 6 B… MV

（不帶外鎖，不帶單向閥）

從通道 A 到通道 B 的流速在節流點 (5) 處被節流。通過旋轉旋鈕 (2) 設置節氣門橫截面。壓力補償器 (4)連接在節流點 (5) 的下游，以保持通道 B 中的體積流量恒定，而不管壓力如何。

當沒有流量通過閥門時，壓縮彈簧 (6) 將壓力補償器 (4) 向下推至停止位置，并將壓力補償器 (4) 保持在打開位置。當有流量通過閥門時，通道 A 中的壓力通過噴嘴 (7) 對壓力補償器 (4) 施加一個力。

壓力補償器 (4) 移動到控制位置，直到達到類似力的平衡。如果通道 A 中的壓力增加，壓力補償器 (4) 將沿關閉方向移動，直到再次達到與力相關的平衡。壓力補償器 (4) 的不斷重新調整確保了恒定的體積流量。

為實現出流和回流通過閥門的流量控制，可在流量控制閥下加裝Z4S 6型整流器夾層板。
