在閥板設計中兩位四通及三位四通比例方向閥用作直動式設備。通過帶對中螺紋和可拆卸線圈的比例電磁鐵進行操作。線圈由外部控制電子元件進行控制。

設置：

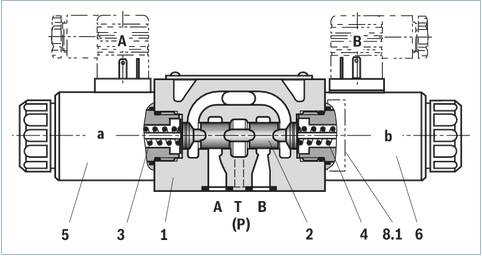

閥門的基本構(gòu)成包括：

• 帶連接面的殼體 (1)

• 帶有壓縮彈簧（3 和 4）的控制閥芯 (2)

• 帶對中螺紋的線圈（5 和 6）

功能：

• 線圈（5 和 6）斷電后，通過壓縮彈簧（3 和 4）使控制閥芯 (2) 保持在中心位置通過為比例電磁鐵通電直接對控制閥芯 (2) 進行操作，例如控制線圈“b”(6)將控制閥芯 (2) 與電氣輸入信號成比例地向左移動通過具有漸進流體特性的節(jié)流橫截面，進行從 P 到 A 及從 B 到 T 的連接關(guān)閉線圈 (6)控制閥芯 (2) 在壓縮彈簧 (3) 的作用下返回到中心位置

帶兩個閥芯位置的閥門（型號 4WRA...A...）：

基本上，此型號閥的功能與帶三個閥芯位置的閥門功能相對應。但是，此雙閥芯位置閥僅配有線圈“a”。它配有帶 NG 6 的保護塞 (8.1) 或帶 NG10 的蓋 (8.2) 來代替 個比例電磁鐵。

注意：

不得讓油箱管路排空運行。在相應的安裝條件下，必須安裝一個預載閥（預載壓力約為 2 bar）。
